Pemancar Tahap Magnetostrictive

Parameter Teknikal

Pengenalan produk:

Pemancar tahap magnetostrictive menggunakan mikropengawal berkuasa rendah dan komponen penukaran digital berketepatan tinggi, serta sensor suhu digital untuk pengukuran dan pengiraan langsung. Hasil pengukuran adalah output dalam bentuk digital dan boleh dihantar dari jauh. Reka bentuk modular mempunyai prestasi anti-gangguan yang sangat baik, dan strukturnya sangat indah, mencapai penyelenggaraan di tapak tanpa membersihkan tangki dan mengurangkan kos penyelenggaraan. Sambungan berulir atau bebibir standard menjadikan pemasangan di tapak mudah dan pantas.

Bahagian struktur pemancar aras magnetostrictive terdiri daripada tiub keluli tahan karat (rod pengukur), wayar magnetostrictive (wayar pandu gelombang), terapung alih (dengan magnet kekal di dalamnya), dan bahagian lain. Sebagai tambahan kepada ciri-ciri tolok aras cecair magnetostrictive dengan output analog, pemancar aras magnetostrictive mempunyai fleksibiliti yang lebih besar dalam penggunaan dan kebolehgunaan alam sekitar yang lebih kukuh disebabkan pengembangan fungsinya. Pemancar tahap magnetostrictive sesuai untuk pengukuran industri dan kawalan paras cecair dalam pelbagai tangki cecair seperti petroleum, penyimpanan bahan mentah kimia, proses perindustrian, biokimia, perubatan, makanan dan minuman, pengurusan kawasan tangki, dan inventori bawah tanah di stesen minyak. Ia juga memantau paras air empangan, paras air takungan, dan rawatan kumbahan.

Prinsip kerja

Bahagian struktur pemancar aras magnetostrictive (pengensor aras bahan api bola terapung magnetostrictive) terdiri daripada paip keluli tahan karat (rod pengukur), wayar magnetostrictive (wayar pandu gelombang), terapung alih (dengan magnet kekal di dalamnya), dan bahagian lain, seperti yang ditunjukkan dalam angka itu.

Apabila pemancar aras magnetostrictive beroperasi, bahagian litar akan merangsang arus nadi pada wayar pandu gelombang, yang akan menghasilkan medan elektromagnet nadi di sekeliling wayar pandu gelombang apabila ia merambat sepanjang wayar pandu gelombang. Apungan dipasang di luar rod pengukur pemancar aras magnetostriktif, yang boleh bergerak ke atas dan ke bawah di sepanjang rod pengukur dengan perubahan aras cecair. Terdapat satu set cincin magnet kekal di dalam apungan. Apabila medan magnet arus nadi memenuhi medan magnet gelang magnet yang dihasilkan oleh apungan, medan magnet di sekeliling apungan berubah, menyebabkan wayar pandu gelombang yang diperbuat daripada bahan magnetostrictive menjana nadi gelombang kilasan pada kedudukan apungan. Nadi ini dihantar kembali sepanjang wayar pandu gelombang pada kelajuan tetap dan dikesan oleh mekanisme pengesanan. Dengan mengukur perbezaan masa antara arus nadi dan gelombang kilasan, kedudukan apungan, iaitu kedudukan paras cecair, boleh ditentukan dengan tepat. Pemancar aras magnetostriktif juga boleh digunakan untuk mengukur sempadan antara dua cecair berbeza. Reka bentuk kalis letupan, sesuai untuk situasi berbahaya, reka bentuk litar elektronik pintar boleh mengira isipadu; Satu-satunya komponen boleh alih ialah apungan, dengan penyelenggaraan yang sangat rendah

Ciri-ciri Produk

Pemancar aras magnetostriktif digunakan untuk pengukuran paras cecair pelbagai tangki simpanan. Pemancar tahap magnetostrictive mempunyai ciri-ciri ketepatan yang tinggi, kebolehsuaian alam sekitar yang kuat, dan pemasangan yang mudah. Oleh itu, pemancar tahap magnetostrictive digunakan secara meluas dalam bidang pengukuran paras cecair seperti petroleum dan kejuruteraan kimia, dan secara beransur-ansur menggantikan sensor tradisional yang lain.

1. Kebolehpercayaan yang kuat: Disebabkan oleh prinsip pandu gelombang yang diterima pakai oleh pemancar tahap magnetostrictive, tiada bahagian boleh alih mekanikal, jadi tiada geseran atau haus. Keseluruhan penukar dimasukkan ke dalam tiub keluli tahan karat dan tidak bersentuhan dengan medium pengukur. Sensor berfungsi dengan pasti dan mempunyai jangka hayat yang panjang.

2. Ketepatan tinggi: Disebabkan oleh penggunaan denyut pandu gelombang dalam pemancar aras magnetostriktif, anjakan yang diukur ditentukan dengan mengukur masa denyutan permulaan dan penamat. Oleh itu, ketepatan pengukuran adalah tinggi, dengan peleraian yang lebih baik daripada 0.01% FS, yang sukar dicapai dengan penderia lain.

3. Keselamatan yang baik: Pemancar tahap magnetostrictive mempunyai prestasi kalis letupan yang tinggi, keselamatan intrinsik dan keselamatan dalam penggunaan, terutamanya sesuai untuk mengukur bahan mentah kimia dan cecair mudah terbakar. Tidak perlu membuka penutup tangki semasa pengukuran untuk mengelakkan ketidakselamatan pengukuran manual.

4. Pemancar tahap magnetostrictive mudah dipasang dan mudah diselenggara: Pemancar tahap magnetostrictive biasanya dipasang melalui pembukaan paip sedia ada pada bahagian atas tangki, terutamanya sesuai untuk pemasangan tangki simpanan bawah tanah dan dimasukkan ke dalam tangki simpanan operasi, dan tidak boleh menjejaskan pengeluaran biasa semasa proses pemasangan.

5. Mudah untuk kerja automasi sistem: Instrumen sekunder pemancar tahap magnetostrictive menggunakan isyarat keluaran standard, memudahkan mikrokomputer memproses isyarat dan mencapai kerja rangkaian, meningkatkan tahap automasi keseluruhan sistem pengukuran.

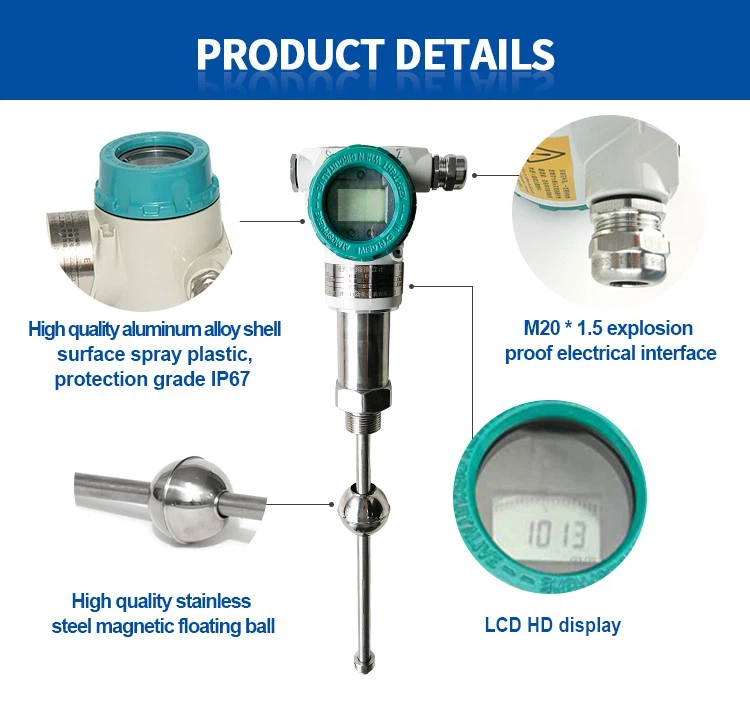

Maklumat produk

Aplikasi Produk

Pemancar aras magnetostriktif digunakan untuk pengukuran industri dan kawalan paras cecair dalam pelbagai tangki cecair seperti petroleum, penyimpanan bahan mentah kimia, proses perindustrian, biokimia, perubatan, makanan dan minuman, pengurusan ladang tangki, dan inventori bawah tanah di stesen minyak. Mereka juga memantau paras air empangan, paras air takungan, dan rawatan kumbahan.

Tidak dapat mengukur media likat

sijil

tempoh jaminan 12 bulan; Percuma penyelenggaraan seumur hidup
